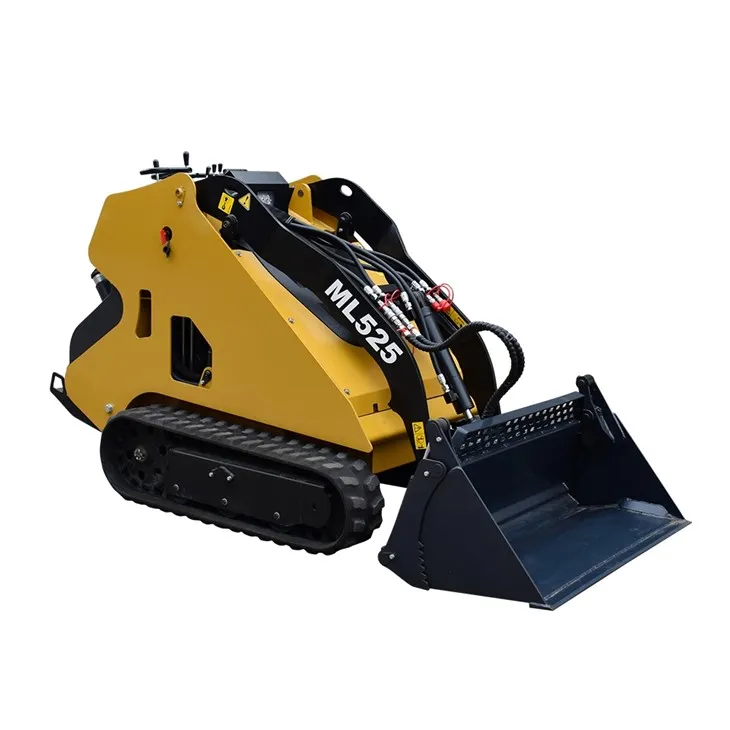

محمل انزلاقي صغير JS525
مل525 MفيI TراكK LأوايدR SخاصAالـتـحـديـث
أبعاد
A.زاوية المغادرة ................................. 19 درجة
B. وضع الحمل ................................................ 206 مم
C.زاوية التفريغ عند أقصى ارتفاع ............ 36 درجة
D. ارتفاع التفريغ مع الدلو القياسي ........ 1272 مم
E.مدى الوصول إلى أقصى ارتفاع ........... 815 مم
F.الخلوص الأرضي .................................. 159 مم
G.الخلوص الأرضي - تحت المنصة ........... 180 مم
H. الارتفاع حتى دبوس مفصل الدلو ................................. 1883 مم
I. الارتفاع ................................................................ 1352 مم
J. الطول بدون ملحقات ................................ 1976 مم
K.الطول مع الدلو القياسي ......................... 2637 مم
L. ارتفاع التشغيل ................................................ 2649 مم
M. التراجع عند وضع الحمل................................ 22 درجة
N. تم رفع التراجع بالكامل
@ أقصى ارتفاع..................................... 94 درجة
O.طول ملامسة الأرض ................................. 918 مم
P.نصف قطر الدوران مع الدلو القياسي ....... 1593 مم
Q. العرض ................................................................ 1104 مم
R. مداس العجلة (فوق المسارات) .......................... 904 مم
S.العرض مع دلو مقاس 36 بوصة .................................. 1250 مم
أداء
القدرة التشغيلية (35%) 291 كجم
القدرة التشغيلية (50%) ................................................................................................................................................416 كجم
سعة الإمالة................................................................................................................................................832 كجم
الوزن (بدون ملحقات) ................................................................................................................................1060 كجم
سرعة السفر ................................................................................................................................ 5.6 كم/ساعة
المحرك/الكهرباء
الماركة/الموديل ................................... كوبوتا // D1105-E4B-CSR-1
الوقود/التبريد .................................................. ديزل/قوة حصانية سائلة (SAE Gross) ............... 18.5 كيلو وات
الحد الأقصى لعدد الدورات في الدقيقة المتحكم فيه .............. 3000 دورة في الدقيقة
عزم الدوران عند 2200 دورة في الدقيقة (صافي SAE) ..... 71.5 نيوتن متر
عدد الاسطوانات......................... 3
الإزاحة ................................. 1.123 لتر
القطر/الشوط ................................................ 78 مم/78.4 مم
استهلاك الوقود .......................... 6.1 لتر/ساعة
التزييت ................................................ ضغط مضخة التروس تهوية علبة المرافق ................................ مغلق
منظف الهواء ................................................. خرطوشة جافة قابلة للاستبدال مع عنصر أمان
الإشعال ................................................ الديزل - الضغط
سائل تبريد المحرك ............................... مزيج من البروبيلين جليكول/الماء (53%-47%)
مع حماية من التجمد حتى درجة -37
مساعدات البدء ......................................... شمعات التوهج
مولد التيار المتردد ................................................. يعمل بالحزام؛ 40 أمبير؛ مفتوح
البطارية ................................................ 12 فولت؛ 45 أمبير
المبدئ ................................................ 12 فولت؛ نوع تخفيض التروس؛ 1.4 كيلو وات
النظام الهيدروليكي
نوع المضخة ................................................. تعمل بالمحرك، نوع ذو ترسين
سعة المضخة ................................................ 53.4 لتر/دقيقة عند 3000 دورة في الدقيقة
تخفيف الضغط في النظام عند الوصلات السريعة ............. 210 بار
فلتر هيدروليكي ................................................ عنصر وسائط اصطناعية قابل للاستبدال بتدفق كامل، 10 ميكرون
الأسطوانات الهيدروليكية .................................. مزدوجة الفعل
صمام التحكم الرئيسي ................................... 5-بكرة، مركز مفتوح، تكوين متوازي متسلسل
صمام التحكم في المرفقات…………………. 2-بكرة، مركز مفتوح، تكوين متوازي متسلسل
بورهـ القطر
أسطوانة الرفع (2) .................................. 45 مم
أسطوانة الإمالة (1) .................................. 55 مم
رود القطر
أسطوانة الرفع (2) .................................. 25 مم
أسطوانة الإمالة (1) .................................. 30 مم
سكتة دماغية
أسطوانة الرفع (2) .................................. 295 مم
أسطوانة الإمالة (1) .................................. 280 مم
هيدروليكج أوقات الوظيفة
ارفع ذراعيك.................................................. 3.5 ثانية
خفض ذراعي الرفع ................................................ 2.4 ثانية
تفريغ الدلو ................................................ 2.5 ثانية
تراجع الدلو ................................. 1.8 ثانية
نظام القيادة
المحرك الرئيسي .............. محرك هيدروليكي بالكامل بمسار مطاطي
ناقل الحركة .......... دفع مباشر للمحرك الهيدروليكي إلى العجلة المسننة الرئيسية لمحرك الهيكل السفلي المسارات ................. عرض 200 مم
بكرات……………..5 لكل جانب
الضغط ………….. 25.3 كيلو باسكال
القدرات
نظام التبريد ................................................ 5.2 لتر
خزان الوقود ................................................ 35 لتر
زيت المحرك مع الفلتر ................................ 5.1 لتر
الخزان الهيدروليكي ............................ …34 لتر
النظام الهيدروليكي ................................. ….40 لتر
ضوابط
توجيه السيارة ................... يتم التحكم في الاتجاه والسرعة بواسطة مقبضين
الرفع والإمالة ................................. يتم التحكم بها بواسطة رافعة يد واحدة
مساعد أمامي (قياسي) ...... يتم التحكم فيه بواسطة رافعة يد واحدة
تخفيف الضغط المساعد .. حركة ذراع اليد للأمام والخلف بعد إيقاف تشغيل المحرك. المحرك ................................. دواسة الوقود بذراع اليد: مفتاح التشغيل والإيقاف على شكل مفتاح
مساعد البدء .......................... شمعات التوهج – يتم تنشيطها بواسطة مفتاح التشغيل
الآلات الموسيقية
تتم مراقبة ظروف محمل المسار الصغير من خلال مجموعة من المقاييس وأضواء التحذير في مجال رؤية المشغل والتي تراقب الوظائف التالية. يجب أن ينبه النظام المشغل إلى:
يتم مراقبة أعطال المحمل عن طريق أضواء تحذيرية مرئية.
جهد النظام
